房屋装修 电路的回路设计怎样才合理?
一般情况下,回路设计遵循几个基本原则,可以对照自己家具体情况取舍:
0、大家先简单有个概念:回路大体分两种,照明回路和插座回路,一个给家里各种灯供电,一个给家里各种插座供电,电器再插到插座上。现在家庭的主流配置是:照明回路用1P空气开关(简称空开),插座回路用1P漏电保护开关(就是空气开关另加个漏电保护器,可以监测各种电器是否漏电),具体后面会解释。
1、进户总线先接总空气开关(简称总开),总开一般是2P空开,总开之后,每1个回路都有各自的1个空开或漏保;
(总开不用漏保,为什么?原因:①总开后面有照明回路,灯启动容易引起漏保误跳闸;②漏保装在单一回路上,如果漏保跳闸了,可以从该回路上找原因,比较快捷;③漏保跳闸不至于导致全屋断电。)

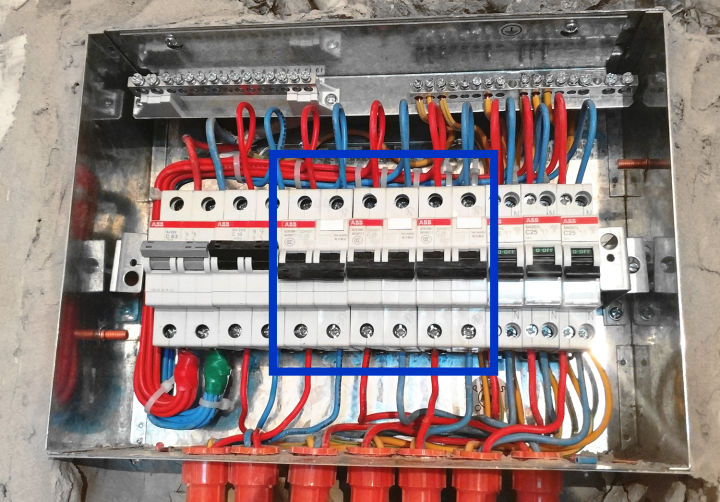

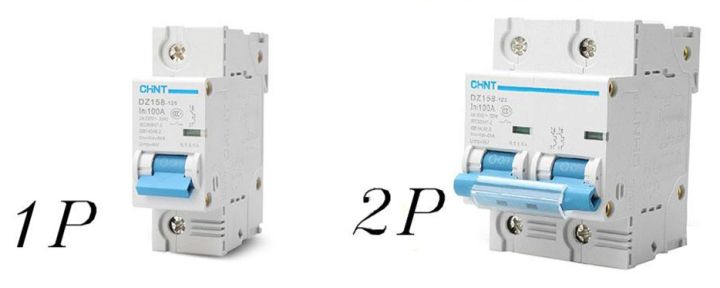

(关于P数:空开分1P、2P、3P、4P四种,家庭能用到的就是单极1P和二极2P,适用于额定电压220V, 3P、4P是适用380V的。1P只有一个接线头,接一根火线,跳闸只断这根火线;2P有两个接线头,接一根火线和一根零线,跳闸后火线和零线一起断。2P比较占地方,家庭配电箱空间有限,总开用2P就可以了,后面的回路没必要用2P。)
2、冰箱的插座自己1个回路,用1P漏保,家里长期没人可以断总开不断冰箱;
3、监控系统和冰箱差不多,网关、感应器、报警器、摄像头等设备的插座是1个回路,用1P漏保,家里没人时候不断监控;
(之前说“冰箱、监控独立在总开之外”,确实有这种做法,但那样是不规范的,不应该推荐。感谢评论的知友指出错误 @小明格格 @PangPang )
4、照明回路用1P空开,一般全屋用1路,如果房子特别大可以按区域分2路,复式可以楼上1路楼下1路;
5、功率超过3000W的,都算大功率电器,这些电器的插座要单独1个回路,用1P漏保,比如空调柜机等;
6、厨房所有插座为1路,用1P漏保;另外大功率的烤箱等单独1路,用漏保;
7、卫生间所有插座为1路,用1P漏保;另外大功率的电热水器等单独1路,带漏保;浴霸通常不用插座,但它也要连到卫生间的插座回路而不是全屋照明回路,因为浴霸易漏电必须接地,而照明回路通常没有地线;
8、其余插座通常合为1路,用1P漏保。房子特别大的和照明回路同理,可以视情况分区。
关于空开买多大电流的?
家用空开的额定电流只有10A、16A、20A、25A、32A、40A、6A这几种,标着“C10”就是额定电流10A的意思。漏保同理。
空开的额定电流要稍小于电线的安全载流量。举个栗子,1.5mm²电线的载流量通常13A,就是说电流≥13A电线就可能发热甚至燃烧,那么用C10空开,当电线中电流达到10A时,空开就跳了,理论上保证电线中电流永远不会超过10A,电线就是安全的。

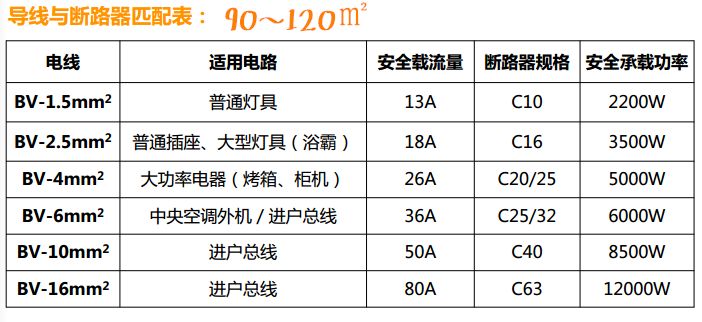

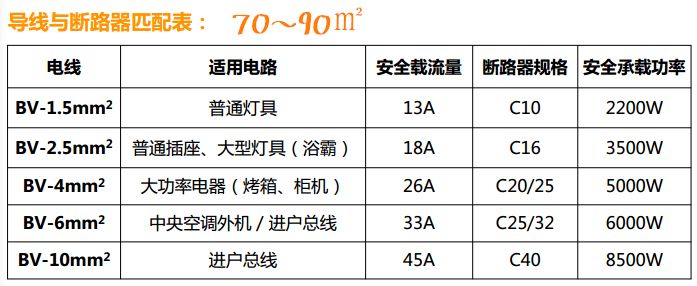

可以直接参照这两张图,是断路器(空开的另一种叫法)和导线(也就是电线)的匹配,分别适用小户型和中大户型。
两个补充:
1、就算用漏保,插座也得接地线,保证安全。

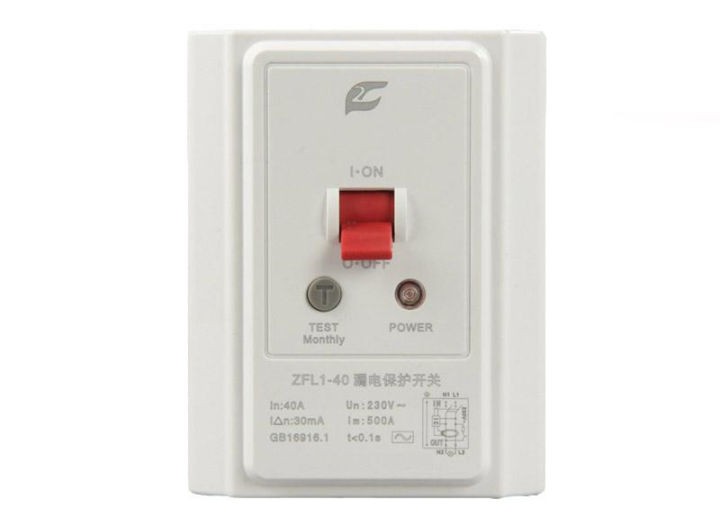

2、有的空调柜机厂家要求:空调柜机要用漏保而不用插座。所以除了配电箱里回路上的那个漏保,要求你再准备一个漏保,等厂家来安装空调的时候一起装,接上水电施工时柜机附近留的4mm²电线。
如果你准备的是16A三孔插座,厂家可能拒绝安装或者忽悠你花很多钱买他们的“品牌专用空开/漏保”,这种情况买空调的时候一定要问好免得后面麻烦。他们这样规定是怕空调漏电,两个空开相当于双保险。因为柜机立在地上人常碰到,壁挂机很高一般碰不到,所以这规定只针对柜机。
